红外测温仪菲涅尔透镜的使用说明

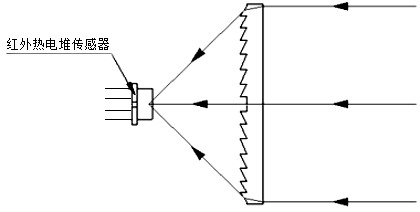

      一、 红外测温仪用透镜的选用：1.低温用菲涅尔透镜，凸透镜；2.高温/双色用凸透镜（组）。3.热电堆器件用8-14微米波长，光电器件用0.8-5微米波长。

  二、 红外测温仪使用透镜时需要做温度补偿：因为，远红外测温传感器的响应波长是4.4~14um，而红外菲涅尔透镜能透过的波长是7~14um，在使用中有一部分红外能量被菲涅尔透镜屏蔽掉了。所以，人体发出的红外热量透过菲涅尔透镜后衰减的那一部分能量，我们在生产设计时需要把这部分补偿回去，就需要黑体辐射源标定。

  三、黑体辐射源是一种专业仪器，简易设计时可以用一块完全黑的钢板代替，直径大于测量直径的3倍以上，然后加热钢板，用热电偶测量钢板温度，以便校正测温仪结果。

红外测温仪使用透镜选择的合不合适：
1.透镜焦点位置不准确
2.透镜透过率不足
3.透镜选用的距离比不合理

以上几点造成红外测温仪加透镜以后温度降低，作为一体，红外测温仪加透镜以后，需要在黑体辐射源上进行重新标定，才是精准的温度。
