产品概述/Product Introduction

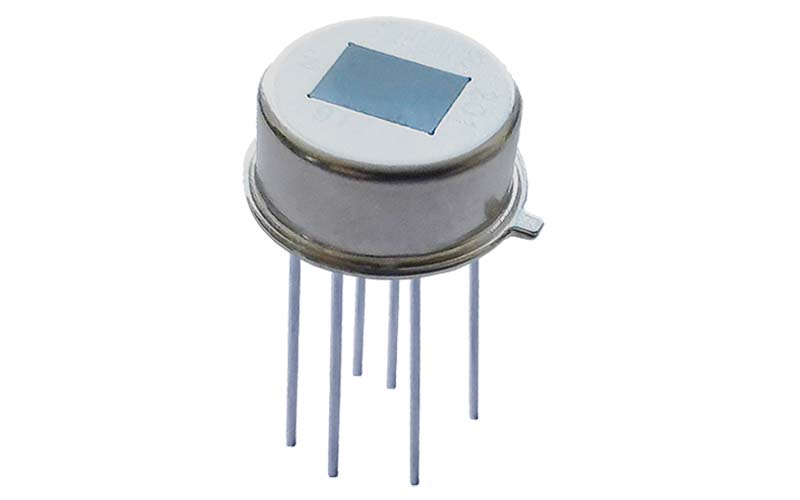

SN926-F是采用人体专用红外处理集成电路作为内置处理芯片，将智能集成控制电路与人体感应敏感元件集成在金属屏蔽罩内的热释电红外传感器。当热释电敏感元检测到热运动信号被智能集成数字芯片的高阻抗输入端接入，热释电信号立刻被转换成15位的数字信号进行数字带通滤波处理。在处理后的信号与外部设定的灵敏度和定时数字阈值进行比较，热释电数字信号超过相应设定阈值就会有延时的REL电平输出。带有OEN数字式输入端使能控制，能控制REL输出或者禁止输出，可作为光控照度来控制白天或晚上工作。传感器灵敏度设定端的电压被转换成7位分辨率的数字值，延迟时间设定端电压被分成16档延迟时间选项。

        产品特点/Specified Design

➢1. 集成单芯片和15位模数转换数字信号处理。

➢2. 引线设计采用TO5+1便于客户的设计选择。

➢3. 信号处理全部在金属TO5封装内,抗电磁干扰能力更强。

➢5. 内置数字式带通滤波器，有效去除其他杂波频率干扰。

➢6. 二路差分高阻抗输入，抗干扰能力更强。

➢7. 灵敏度、定时时间、光照可外部调节。

➢8. 工作电压低、功耗低、响应时间快。

     产品优势/Product Advantages

➢1. 智能集成芯片能应用在微小型化的产品设计。

➢2. 延迟时间16档REL调节更准确。

➢3. 数字值7位灵敏度分辨率调节更简便。

➢4. 集成低功耗芯片能耗更低。

➢5. 高度集成使产品成本更低。
