8按键触摸检测 IC

概述

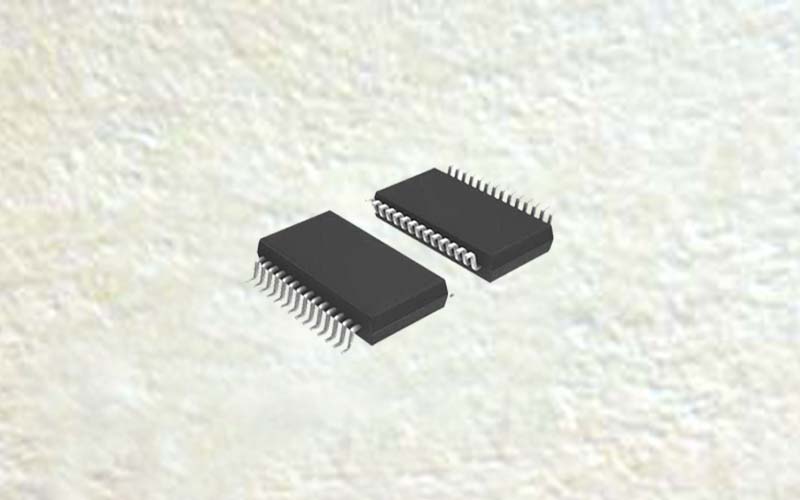

 TTP226-809SN

是一款使用电容式感应原理设计的触摸IC, 提供 8 个触摸键,

此触摸检测芯片是专为取代传统按键而设计, 触摸检测 PAD 的大小可依不同的灵敏度设

计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在 DC 或 AC 应用上的特性。

特点

工作电压2.0V ~ 5.5V

工作电流在VDD=3V 时典型值 80uA, 最大值 160uA

输出刷新率在VDD=3V 时约 55Hz

16 阶可选灵敏度 (SLSE1~4 管脚选项)

稳定的人体接触检测，以取代传统直接切换的键(direct switch key)

提供直接(direct)模式、矩阵(matrix)模式和串行(serial)模式,由 pin 选项选择

直接模式下最多8 个输入 pads 和 8 个输出；

串行接口模式下最多8 个输入 pads；

固定的2*4 和 3*3 矩阵类型提供最多 8 个输入 pads

 输出可由pin 选项选择为高电平有效或低电平有效

在上电之后有一段稳定时间，在此期间不要触摸键区(key-pad)，且功能无效，

TTP226-809SN 的是 0.8~1.0 秒

始终进行自校准，当所有键没被触摸时，重校准周期TTP226-809SN 的是 0.8~1.0 秒



应用范围

各种消费性产品

 取代按钮按键
