SC6206 系列

线性稳压器

■ 产品简介

SC6206系列是高纹波抑制率、低功耗、低压差，具有过流和短路保护的CMOS降压型电压稳压器。这些

器件具有很低的静态偏置电流（6.0μA Typ.），它们能在输入、输出电压差极小的情况下提供250mA的输出

电流，并且仍能保持良好的调整率。由于输入输出间的电压差很小和静态偏置电流很小，这些器件特别适

用于希望延长电池寿命的电池供电类产品，如计算机、消费类产品和工业设备等。

■ 产品特点

■产品用途

■ 封装形式和管脚定义功能

● 高精度输出电压：±2.5%

● 输出电压：1.5V～5.0V(步长 0.1V)

● 极低的静态偏置电流(Typ.=6.0μA)

● 低的温度调整系数

● 电池供电系统

● 无绳电话设备

● 无线控制系统

● 便携/手掌式计算机

● 最高输入电压可达 8V

● 带载能力强：当 Vin=4.3V 且 Vout=3.3V 时，Iout=250mA

● 可以作为调整器和参考电压来使用

● 输入稳定性好：Typ. 0.03%/V

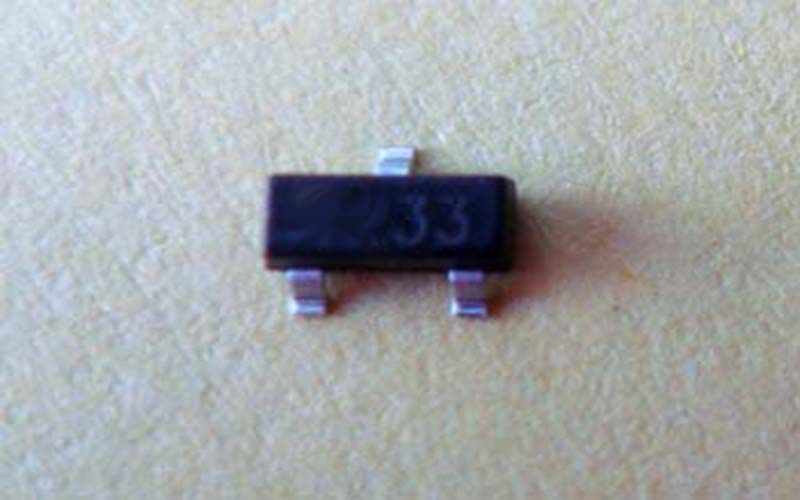

● 封装形式：SOT89-3、SOT23-3

● 便携式消费类设备

● 便携式仪器

● 汽车电子设备

● 电压基准源
