MQ303B是一种二氧化锡半导体型酒精气体传感
器，对酒精具有高的灵敏度和快速的响应性，适于便
携式酒精探测器和汽车燃火系统等等。
结构

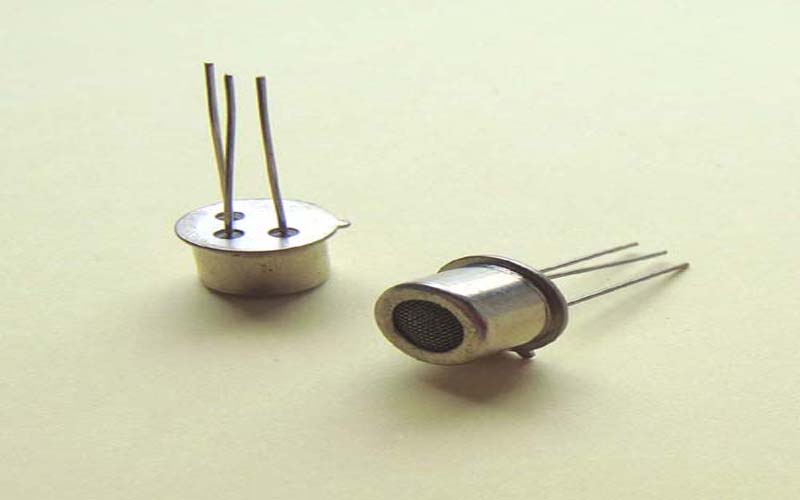

半导体气体敏感部分是一个微型珠状小球，内嵌加热丝和金属电极，这种敏感元件安装在有防爆
功能的双层100目不锈钢网的金属壳内。（如图1）
工作条件
图2是这种元件的测试电路。通过固定或可调外接负载电阻上电压的变化获得元件电阻的变化。为
了使元件发挥其好的功能和特定的性能，加热电压、回路电压和负载电阻须限制在下页图表所示的
标准工作条件内。传感器通电后通常需要数分钟的预热方可进入稳定工作状态，也可在正常检测前
给传感器施加5~10秒钟2.2±0.2V的高电压，使传感器尽快稳定并进入工作状态。
